【产品简介】

  XJK型(又称A型、XJ型)浮选机,又名矿用机械搅拌式浮选机,它属于一种带辐射叶轮的空气自吸式机械搅拌浮选机,该机械式1950年从前苏联引进的,型式较老,虽经改进,但基本结构没变,近年已被一些新型浮选机取代,由于历史原因,其应用较早,目前国内仍在广泛应用,并早已形成系列产品。

  XJK浮选机广泛用于铜、铅、锌镍、钼、金等有色金属,黑色金属和非金属矿物的粗选、精选和反浮选作业。

【工作原理】

  XJK型浮选机每两槽构成一个机组,第一槽带有进浆管以抽吸矿浆,亦称抽吸槽或吸入槽;第二槽为自流槽或直流槽。在第一槽与第二槽之间设有中间室,矿浆在下面是连接的,叶轮安装在主轴下端,主轴上端有皮带轮,用电动机带动旋转。空气由进气管吸入,每组浮选槽的矿浆水平面由闸门调节,叶轮上方装有盖板和空气筒(又称竖管)。空气筒上开有孔,用来安装进浆管,中矿返回管或用作矿浆循环,孔的大小可通过拉杆调节。

【优势特点】

  1、XJK型(A)型浮选机盖板上装有18-20个导向叶片(又称定子)。这些叶片倾斜排列,与半径呈60°交角,它们对叶轮甩出的矿浆流具有导向所用。在盖板上的两导向叶片之间开有18-20个循环孔,供矿浆循环用,由此可增大充气量。


  2、叶轮与盖板导向叶片的间隙一般为5-8mm,过大会对吸气量和电耗产生不利影响。通常将叶轮、盖板、主轴、进气管和空气管等充气搅拌零件组装成一个整体部件,可使叶轮和盖板同心装配,以保证叶轮与盖板导向叶片之间的间隙符合要求,且便于检修和更换。


  3、XJK型(A)型浮选机在空气筒下部,有一个调节矿浆循环量的循环孔,并用闸板控制循环量。

【产品结构】

  XJK型(A)型浮选由两个槽子构成一个机组,第一槽(带有进浆管)为抽吸槽或称吸入槽,第二槽(没有进浆管)为自流槽或称直流槽。在第一槽与第二槽之间设有中间室。叶轮安装在主轴的下端,主轴上端有皮带轮,通过电机带动旋转。空气由进气管吸入。每一组槽子的矿浆面用闸门调节。叶轮上方装有盖板和空气筒(或称竖管),此空气筒上开有孔,用以安装进浆管,中矿返回管或作矿浆循环之用,其孔的大小,可通过拉杆进行调节。叶轮是用生铁铸成的圆盘,上面有6个辐射状叶片。在叶轮上方5~6mm处,装有盖板。

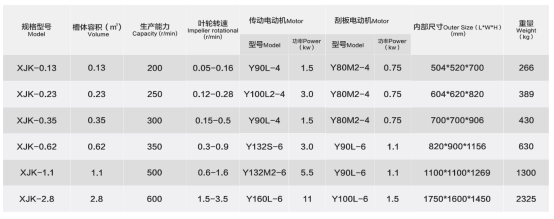

【技术参数】
